| Ονομασία μάρκας: | DONGJIAXIN |
| Αριθμός μοντέλου: | YTTW、 YTTWY |
| MOQ: | Διαπραγματεύσιμος |
| τιμή: | negotiable |
| Όροι πληρωμής: | L/C, T/T, Western Union, MoneyGram |
| Δυνατότητα Προμήθειας: | 100KM/WEEK |
Πρότυπο JG/T313-2014 για την κατασκευαστική βιομηχανία της Λαϊκής Δημοκρατίας της Κίνας "Καλώδια και τερματικά με ονομαστική τάση 0,6/1kv και ανόργανα καλώδια και τερματικά με ανόργανες ανόργανες ανόργανες ανόργανες ανόργανες καλώδια και τερματικά καλώδια κάτω από μεταλλικές περιστροφές"
3Εφαρμογή
Είναι κυρίως κατάλληλο για πολυώροφα κτίρια, χώρους ψυχαγωγίας και πολυάριθμα έργα κατασκευής που απαιτούν υψηλή ποιότητα και υψηλή ασφάλεια στις μεγάλες πόλεις με ονομαστική τάση 750V.Σε περίπτωση φωτιάςΗ παροχή ενέργειας δεν θα διακοπεί και η ασφάλεια θα επιτευχθεί.

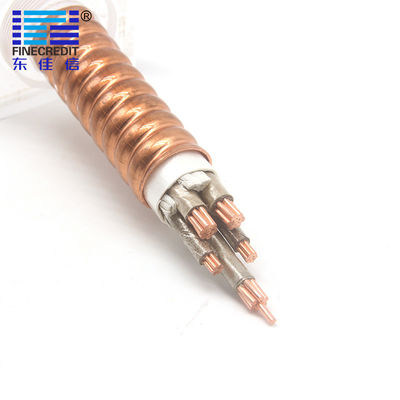

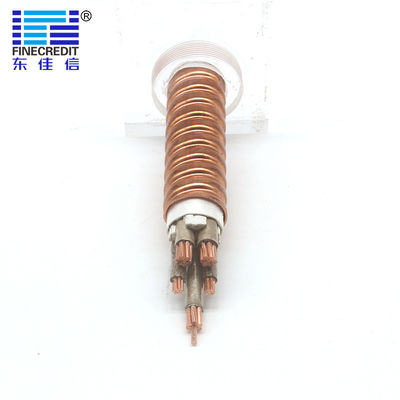

4Διάγραμμα δομής καλωδίων.
1. Μονό πυρήνα
| Διατομή του αγωγού ((mm2) | Δομή αγωγού | Δάχος μόνωσης ((mm) | Μονάδα διαμονής (μμ) | Περίπου διάμετρος καλωδίου (mm) | Μέγιστη αντίσταση του αγωγού σε θερμοκρασία 20°C (Ω/km) |
| 1 × 10 | 7 | 0.7 | 0.4 | 11.0 | 1.83 |
| 1 × 16 | 7 | 0.7 | 0.4 | 11.0 | 1.15 |
| 1 × 25 | 7 | 0.7 | 0.4 | 12.0 | 0.727 |
| 1 × 35 | 7 | 0.7 | 0.4 | 13.0 | 0.524 |
| 1 × 50 | 10 | 0.7 | 0.5 | 15.0 | 0.387 |
| 1 × 70 | 14 | 0.7 | 0.5 | 16.0 | 0.268 |
| 1 × 95 | 19 | 0.9 | 0.5 | 18.0 | 0.193 |
| 1 × 120 | 24 | 0.9 | 0.5 | 21.0 | 0.153 |
| 1 × 150 | 30 | 1.0 | 0.5 | 22.0 | 0.124 |
| 1 × 185 | 37 | 1.1 | 0.5 | 24.0 | 0.0991 |
| 1×240 | 48 | 1.1 | 0.6 | 28.0 | 0.0754 |
| 1 × 300 | 61 | 1.2 | 0.6 | 30.0 | 0.0601 |
| 1 × 400 | 61 | 1.4 | 0.6 | 33.0 | 0.0470 |
2. 2 πυρήνας & 3 πυρήνας
| Διατομή του αγωγού ((mm2) | Δομή αγωγού | Δάχος μόνωσης ((mm) | Μονάδα διαμονής (μμ) | Περίπου διάμετρος καλωδίου (mm) | Μέγιστη αντίσταση του αγωγού σε θερμοκρασία 20°C (Ω/km) |
| Δύο φορές ένα.5 | 1 | 1.6 | 0.4 | 11.0 | 12.1 |
| Δύο φορές δύο.5 | 1 | 1.7 | 0.4 | 11.0 | 7.41 |
| 2×4 | 1 | 1.8 | 0.4 | 12.0 | 4.61 |
| 2×6 | 1 | 2.0 | 0.4 | 12.0 | 3.08 |
| 2 × 10 | 7 | 2.2 | 0.4 | 14.0 | 1.83 |
| 2 × 16 | 7 | 2.4 | 0.4 | 16.0 | 1.15 |
| 2×25 | 7 | 0.7 | 0.5 | 20.0 | 0.727 |
| 2×35 | 7 | 0.7 | 0.5 | 22.0 | 0.524 |
| 2×50 | 10 | 0.7 | 0.5 | 24.0 | 0.387 |
| 2 × 70 | 14 | 0.7 | 0.5 | 29.0 | 0.268 |
| 2 × 95 | 19 | 0.7 | 0.5 | 33.0 | 0.193 |
| 2×120 | 24 | 0.7 | 0.5 | 36.0 | 0.153 |
| 2×150 | 30 | 0.9 | 0.6 | 38.0 | 0.124 |
| Τρία φορές ένα.5 | 1 | 0.9 | 0.4 | 11.0 | 12.1 |
| Τρία επί δύο.5 | 1 | 1.0 | 0.4 | 11.0 | 7.41 |
| 3×4 | 1 | 1.1 | 0.4 | 12.0 | 4.61 |
| 3 × 6 | 1 | 1.1 | 0.4 | 13.0 | 3.08 |
| 3 × 10 | 7 | 1.2 | 0.4 | 15.0 | 1.83 |
| 3 × 16 | 7 | 1.4 | 0.4 | 17.0 | 1.15 |
| 3×25 | 7 | 1.6 | 0.5 | 21.0 | 0.727 |
| 3×35 | 7 | 1.7 | 0.5 | 23.0 | 0.524 |
| 3×50 | 10 | 1.8 | 0.5 | 27.0 | 0.387 |
| 3 × 70 | 14 | 2.0 | 0.6 | 27.0 | 0.268 |
| 3 × 95 | 19 | 2.2 | 0.6 | 30.0 | 0.193 |
| 3×120 | 24 | 2.4 | 0.6 | 33.0 | 0.153 |
| 3 × 150 | 30 | 0.7 | 0.6 | 36.0 | 0.124 |
3. 4 πυρήνας&5 πυρήνας
| Διατομή του αγωγού ((mm2) | Δομή αγωγού | Δάχος μόνωσης ((mm) | Μονάδα διαμονής (μμ) | Περίπου διάμετρος καλωδίου (mm) | Μέγιστη αντίσταση του αγωγού σε θερμοκρασία 20°C (Ω/km) |
| 4×1.5 | 1 | 0.7 | 0.4 | 11.0 | 12.1 |
| 4x2.5 | 1 | 0.7 | 0.4 | 12.0 | 7.41 |
| 4×4 | 1 | 0.7 | 0.4 | 13.0 | 4.61 |
| 4 × 6 | 1 | 0.7 | 0.4 | 14.0 | 3.08 |
| 4 × 10 | 7 | 0.7 | 0.5 | 17.0 | 1.83 |
| 4×16 | 7 | 0.9 | 0.5 | 20.0 | 1.15 |
| 4×25 | 7 | 0.9 | 0.5 | 23.0 | 0.727 |
| 4×35 | 7 | 1.0 | 0.5 | 26.0 | 0.524 |
| 4×50 | 10 | 1.1 | 0.5 | 30.0 | 0.387 |
| 4 × 70 | 14 | 1.1 | 0.6 | 31.0 | 0.268 |
| 4 × 95 | 19 | 1.2 | 0.6 | 34.0 | 0.193 |
| 4×120 | 24 | 1.4 | 0.6 | 37.0 | 0.153 |
| 4 × 150 | 30 | 1.6 | 0.6 | 41.0 | 0.124 |
| Πέντε φορές ένα.5 | 1 | 1.7 | 0.4 | 12.0 | 12.1 |
| Πέντε επί δύο.5 | 1 | 1.8 | 0.4 | 13.0 | 7.41 |
| 5×4 | 1 | 2.0 | 0.4 | 14.0 | 4.61 |
| 5×6 | 1 | 2.2 | 0.4 | 16.0 | 3.08 |
| 5 × 10 | 7 | 2.4 | 0.5 | 19.0 | 1.83 |
| 5 × 16 | 7 | 0.7 | 0.5 | 22.0 | 1.15 |
| 5×25 | 7 | 0.7 | 0.5 | 26.0 | 0.727 |
| 5×35 | 7 | 0.7 | 0.5 | 29.0 | 0.524 |
| 5×50 | 10 | 0.7 | 0.5 | 32.0 | 0.387 |
| 5×70 | 14 | 0.7 | 0.6 | 34.0 | 0.268 |
| 5 × 95 | 19 | 0.7 | 0.6 | 38.0 | 0.193 |
| 5×120 | 24 | 0.9 | 0.6 | 42.0 | 0.153 |
| 5 × 150 | 30 | 0.9 | 0.6 | 46.0 | 0.124 |
4. 3+1Βασικός & 3+2 Βασικός
| Διατομή του αγωγού ((mm2) | Δομή αγωγού | Δάχος μόνωσης ((mm) | Μονάδα διαμονής (μμ) | Περίπου διάμετρος καλωδίου (mm) | Μέγιστη αντίσταση του αγωγού σε θερμοκρασία 20°C (Ω/km) |
| 3 φορές 2,5 + 1 φορές 1.5 | 1 | 1.0 | 0.4 | 12.0 | 7.41 |
| 3 × 4 + 1 × 2.5 | 1 | 1.1 | 0.4 | 13.0 | 4.61 |
| 3 × 6 + 1 × 4 | 1 | 1.1 | 0.4 | 14.0 | 3.08 |
| 3 × 10 + 1 × 6 | 7 | 1.2 | 0.5 | 16.0 | 1.83 |
| 3 × 16 + 1 × 10 | 7 | 1.4 | 0.5 | 20.0 | 1.15 |
| 3 × 25 + 1 × 16 | 7 | 1.6 | 0.5 | 23.0 | 0.727 |
| 3 × 35 + 1 × 16 | 7 | 1.7 | 0.5 | 24.0 | 0.524 |
| 3 × 50 + 1 × 25 | 10 | 1.8 | 0.5 | 28.0 | 0.387 |
| 3 × 70 + 1 × 35 | 14 | 2.0 | 0.6 | 31.0 | 0.268 |
| 3 × 95 + 1 × 50 | 19 | 2.2 | 0.6 | 34.0 | 0.193 |
| 3 × 120 + 1 × 70 | 24 | 2.4 | 0.6 | 37.0 | 0.153 |
| 3 × 150 + 1 × 70 | 30 | 0.7 | 0.6 | 40.0 | 0.124 |
| 3 φορές 2,5 + 2 φορές 1.5 | 1 | 0.7 | 0.4 | 12.0 | 7.41 |
| Τρία φορές τέσσερα συν δύο φορές δύο.5 | 1 | 0.7 | 0.4 | 14.0 | 4.61 |
| 3 × 6 + 2 × 4 | 1 | 0.7 | 0.4 | 15.0 | 3.08 |
| 3 × 10 + 2 × 6 | 7 | 0.7 | 0.5 | 17.0 | 1.83 |
| 3 × 16 + 2 × 10 | 7 | 0.9 | 0.5 | 21.0 | 1.15 |
| 3 × 25 + 2 × 16 | 7 | 0.9 | 0.5 | 24.0 | 0.727 |
| 3 × 35 + 2 × 16 | 7 | 1.0 | 0.5 | 26.0 | 0.524 |
| 3 × 50 + 2 × 25 | 10 | 1.1 | 0.6 | 30.0 | 0.387 |
| 3 × 70 + 2 × 35 | 14 | 1.1 | 0.6 | 33.0 | 0.268 |
| 3 × 95 + 2 × 50 | 19 | 1.2 | 0.6 | 37.0 | 0.193 |
| 3 × 120 + 2 × 70 | 24 | 1.4 | 0.6 | 40.0 | 0.153 |
| 3 × 150 + 2 × 70 | 30 | 1.6 | 0.6 | 44.0 | 0.124 |
5. 4+1Κέντρο
| Διατομή του αγωγού ((mm2) | Δομή αγωγού | Δάχος μόνωσης ((mm) | Μονάδα διαμονής (μμ) | Περίπου διάμετρος καλωδίου (mm) | Μέγιστη αντίσταση του αγωγού σε θερμοκρασία 20°C (Ω/km) |
| 4 φορές 2,5 συν 1 φορές 1.5 | 1 | 1.7 | 0.4 | 13.0 | 7.41 |
| 4 × 4 + 1 × 2.5 | 1 | 1.8 | 0.4 | 14.0 | 4.61 |
| 4 × 6 + 1 × 4 | 1 | 2.0 | 0.4 | 15.0 | 3.08 |
| 4 × 10 + 1 × 6 | 7 | 2.2 | 0.5 | 18.0 | 1.83 |
| 4 × 16 + 1 × 10 | 7 | 2.4 | 0.5 | 21.0 | 1.15 |
| 4 × 25 + 1 × 16 | 7 | 0.7 | 0.5 | 25.0 | 0.727 |
| 4 × 35 + 1 × 16 | 7 | 0.7 | 0.6 | 29.0 | 0.524 |
| 4 × 50 + 1 × 25 | 10 | 0.7 | 0.6 | 32.0 | 0.387 |
| 4 × 70 + 1 × 35 | 14 | 0.7 | 0.6 | 34.0 | 0.268 |
| 4 × 95 + 1 × 50 | 19 | 0.7 | 0.6 | 38.0 | 0.193 |
| 4 × 120 + 1 × 70 | 24 | 0.9 | 0.6 | 41.0 | 0.153 |
| 4 × 150 + 1 × 70 | 30 | 0.9 | 0.6 | 45.0 | 0.124 |
Σύμφωνα με τα εθνικά πρότυπα,έλεγχος χαρακτηριστικών μεθόδου δοκιμής ανθεκτικότητας σε πυρκαγιά καλωδίων και καλωδίων,σύμφωνα με το GB/12666.6 κλάση Α,καύση σε φωτιά με θερμοκρασία φλόγας 950°C,Εφαρμόζεται τάση 750V μεταξύ φάσης και φάσης και μεταξύ φάσης και περίβλησης,θα πρέπει να μπορεί να αντέχει για 90 λεπτά χωρίς βλάβη.Τάξη Β,καύση σε φωτιά με θερμοκρασία φλόγας 750-800°C,εφαρμογή τάσης 750V μεταξύ φάσης και φάσης και μεταξύ φάσης και περίβλησης,Θα πρέπει να αντέχει 90 λεπτά χωρίς βλάβη..
Σύμφωνα με το πρότυπο BS6387, το εύκαμπτο πυρόστακτο καλώδιο πληροί τις ακόλουθες απαιτήσεις:
Τάξη Α 650 °C 3 ώρες
Τάξη Β 750 °C 3 ώρες
Τάξη C 950 °C 3h
Τάξη S 950°C 20 λεπτά
Δελτίο ΕΚ 6/2011, σημείο 1.
▼Επιλογές παραγγελίας:
Για ταχεία προσφορά / προμήθειες, βεβαιωθείτε ότι οι ερωτήσεις και οι παραγγελίες σας εξασφαλίζουν τα ακόλουθα δεδομένα:
1 Διεθνές ή Ειδικό Πρότυπο (εναλλακτικά, η ακριβής χρήση του καλωδίου).
2 Ονομαστική τάση.
3 Διοδηγοί χαλκού ή αλουμινίου.
4 Μέγεθος κάθε αγωγού.
5 Μόνωση: PVC XLPE ή άλλα.
6 Αριθμός και ταυτοποίηση των αγωγών.
7 Άλλες απαιτήσεις.
8 Συσκευή.
9 Απαιτούμενος χρόνος παράδοσης.
10 Απαιτούμενη ισχύς.
Αν όλα αυτά σου φαίνονται λίγο πολύ τεχνικά, τότε γιατί δεν επικοινωνείς μαζί μας;Ανυπομονούμε να σας βοηθήσουμε να προσδιορίσετε τα καλύτερα προϊόντα για την ειδική σας εφαρμογή και να απαντήσουμε σε τυχόν ερωτήσεις που μπορεί να έχετε.
Κλειδιά: #Cable #Wire #Wireandcable #Electricalcable #Flexiblecable #XLPEcable #LANcable #Controlcable #LSZHcable #DJXcable #Cablemanufacturer #Cablefactory #Cablesupplier #Cableprovider #Cablewholesale #Rubbercable #Powercable #Solarcable #Aramouredcable #Mineralcable #aramoredcable #insulatedcable #coppercable
▼Πληροφορίες εταιρείας:
35 χρόνια εμπειρίας στην Ε & Α, την παραγωγή και την πώληση καλωδίων.
Επενδύστε 200 εκατ. για την κατασκευή ενός σύγχρονου βιομηχανικού πάρκου, που θα καλύπτει έκταση 100.000 τετραγωνικών μέτρων.
Εργαστήριο CNAS, πάνω από 100 αναφορές δοκιμών.
Τα προϊόντα χρησιμοποιούνται ευρέως σε ακίνητα, δημοτικές, βιομηχανικές υποστήριξη, κινητές επικοινωνίες κλπ.
